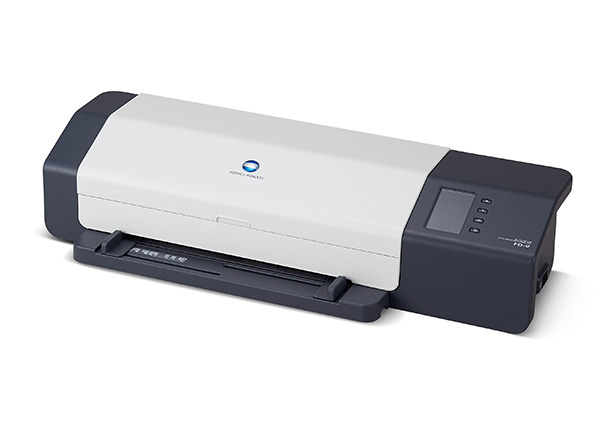

FD-9


18983590929

产品详情

FD-9 主要参数规格
照明/受光系统45°a：0°（环状照明）*1
符合 CIE No. 15、ISO 7724/1、DIN5033 Teil 7、ASTM E 1164 及 JIS Z 8722 反射测量条件。
分光方式凹面光栅
波长范围380 ~ 730 nm
波长间隔10 nm
半波宽约 10 nm
测量口径约 3 mm
光源LED
测量范围反射率：0 至 150%
重复性色度：σ∆ E00 0.05 以内（未安装偏振光滤片）
* 白板校正执行后，在柯尼卡美能达测试条件下，以 1 秒的间隔测量白色校正板 30 次
器间差 ∆E00 0.3 以内（BCRA II系列12色板的平均值，对比在柯尼卡美能达标准条件下[未安装偏振光滤片]的测量值）
测量时间每 1500 个色块约 4 分钟
* 柯尼卡美能达测量条件*3
输出数据光谱反射率
测量条件*2M0 (A)、M1 (D50)、M2（A + UV 截断）、C、ID50、D65、ID65、
F2、F6、F7、F8、F9、F10、F11、F12、用户定义光源
衬底条件白色衬底，符合 ISO13655
接口USB2.0、10Base-T/100Base-TX
电源指定交流电源适配器（输入：AC 100 至 240 V，50/60 Hz；输出：DC 24 V，5 A)
尺寸仅适用于FD-9 ：宽 716 x 深 251 x 高 159 毫米 自动送纸器：宽 601 x 深 1158
（纸盒打开时） x 高 245 毫米
重量仅适用于 FD-9：约 10.5 千克
操作温度/湿度范围温度 10 至 35°C、相对湿度 30 至 85%（无凝露）
存储温度/湿度范围温度 0 至 45°C、相对湿度 0 至 85%（无凝露）
标准配件交流电源适配器、USB 数据线、测量工具软件 FD-S2w
选配件自动送纸器 FD-A09
*1波长为 400 纳米及以下的单向照明*2M0, M1 及 M2 为 ISO13655 “4.2.2 照明要求和测量条件”中规定的照明条件。*3图表尺寸：A3，色块尺寸：6 x 6 毫米，色块布局：47 行 x 32 列可测量图表规格宽度45 至 330 毫米
长度170 至 660 毫米
厚度0.05 至 0.45 毫米
最小色块尺寸6 x 6 毫米
单张纸的最大色块数量1394 (A4)
2928 (A3)
FD-S2w操作环境操作系统Windows7/Windows8.1/ Windows10
MacOS X 10.9-10.10
CPU1 GHz 或以上处理器
内存1GB 或以上（32 位）/
2GB 或以上（64 位）
硬盘可用硬盘空间不低于 8 GB
显示器显示器分辨率至少为 1024 x 768
接口USB 2.0、10Base-T/100Base-TX
兼容仪器FD-9
FD-7/CL-500A（读取功能仅适用于用户定义光源）
特性图表创建、图表测量、测量数据显示、测量文件输出、QR 代码创建
显示的测量数据光谱反射率、色度值、密度值
测量条件*2M0 (A)、M1 (D50)、M2（A + UV 截断）、C、ID50、D65、ID65、F2、F6、F7、F8、F9、F10、F11、F12
用户自定义光源
照明A、C、D50、ID50、D65、ID65、F2、F6、F7、F8、
F9、F10、F11、F12、A + UV 截断、用户自定义光源
标准观察者2° 或 10° 标准观察者
色域L*a*b*、L*C*h、XYZ
PC 支持语言英文、法文、德文、西班牙文、日文、中文（简体）
输出格式CxF3：ISO17972-1:2015
CGATS：ISO28178:2009 (ANSI CGATS-17)
FD-S2w 原始格式 (csv/tsv)

超快专色测量处理一份有 1500 个色块的图表，从插入色表到输出测量数据所用的时间约为 4 分钟。此外，FD 系列可在多种标准测量条件（M0、M1 及 M2）下通过一次测量获得结果，因此仅需扫描一次色表。
为确保准确性，仪器以一系列超高速动作进行扫描：它把 FD-9 的色彩传感器精准定位到每个测量点，然后停止扫描动作，对该点进行测量，完成后，再移动到下一个测量点。
对比传统色表扫描的工作时间

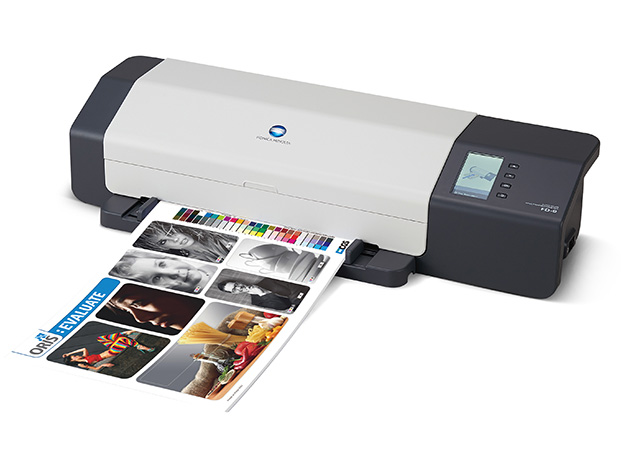

自由图表格式
色块自动检测功能使得混合了色块和图片或插图（例如示例图表 2）的印刷材料在测量时无需预设的图表定义文件，因此现有的图表可以继续使用。每次测量开始时，FD-9 通过图像传感器对图表进行预扫描，自动检测测量点，然后对检测到的色块进行扫描测量。色块自动检测功能也意味着传统色度计用来检测色块位置的标记符已不再需要了。
此外，可以使用网格化测量整个页面都充满色块的图表，例如示例图表1，以分辨哪些印刷区域的色彩不均匀。

示例图表1

示例图表2

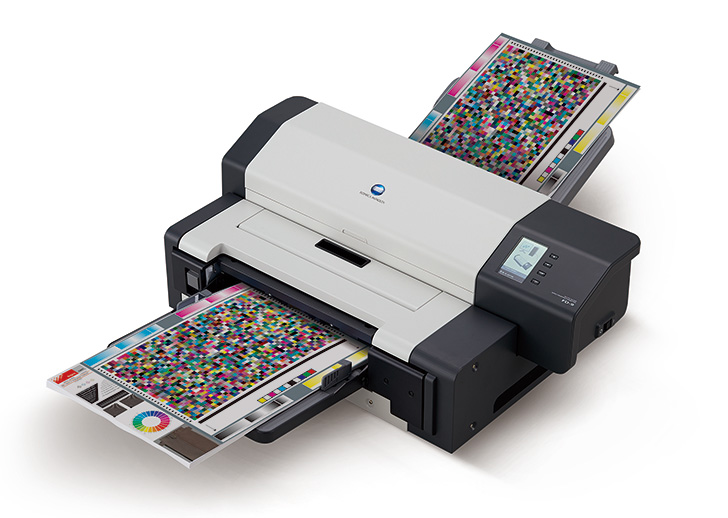

自动送纸器（选配件）
选购的自动送纸器能够将最多 100 个图表同时装入送纸器，且能连续进行测量。因为不需要频繁地放置图表，所以仪器也能在晚上进行色彩测量，既能提高工作效率，又能减少人工劳动。

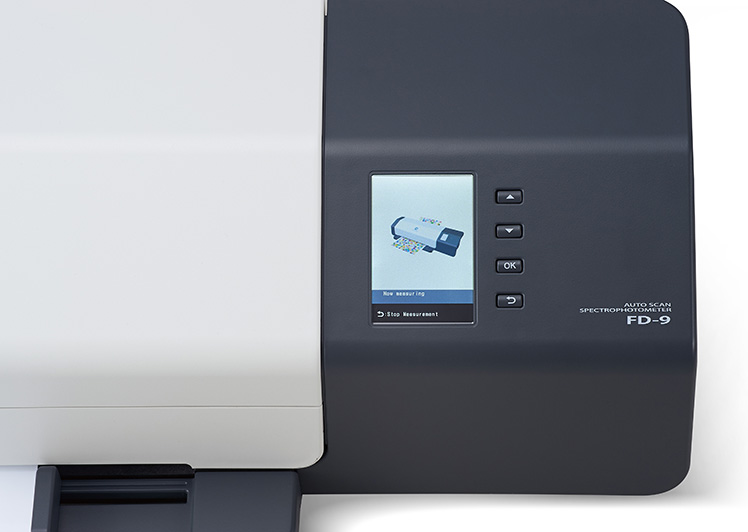

易读型显示屏
LCD显示屏增强了用户操作性，并显示FD-9的工作状态。
IP连接
局域网连接功能可实现多台电脑或其它设备共享一台FD-9。
测量工具软件 FD-S2w（标准配件）不论是否使用定义文件，均可轻松测量色表。
可通过获取的图像数据创建色表定义文件，从待测点中删除自动检测的色块，并可在图片或图案中的任何位置加入测量点。
除了 M0、M1 及 M2 标准测量条件外，还可通过用户自定义光源（由柯尼卡美能达分光辐射照度计 CL-500A 或分光密度计 FD-7 测量获得）评估色彩。
以多种格式输出测量数据。
